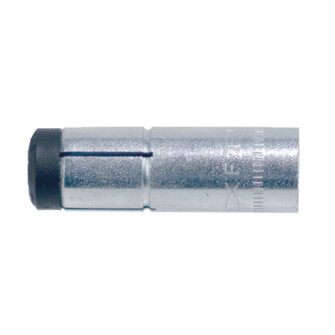

fischer Zykon-Einschlaganker FZEA II

Anwendungen

• Rohrleitungen
• Lüftungsleitungen
• Sprinkleranlagen
• Kabeltrassen
• abgehängte Decken

Ausführungen

• galvanisch verzinkter Stahl
• nicht rostender Stahl
• hochkorrosionsbeständiger Stahl

Baustoffe

• Beton C20/25 bis C50/60, gerissen
• Beton C20/25 bis C50/60, ungerissen
• Beton C12/15
• Naturstein mit dichtem Gefüge

Vorteile

• Einschlaganker mit ZYKON-Hinterschnitttechnik für die Einzelbefestigung in gerissenem Beton.
• Die spezielle ZYKON-Hinterschnitttechnik reduziert die Setzenergie für eine kräfteschonende Montage.
• Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
• Die beim Verspreizen des Ankers aufgebrachte Prägung sichert die einfache Kontrolle der Verankerung.
• Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.

Funktionsweise / Montage

• Der FZEA II ist für die Vorsteckmontage geeignet.
• Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
• Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse durch das Eintreiben des innen liegenden Spreizstiftes mit dem Setzwerkzeug FZED Plus aufgespreizt und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
