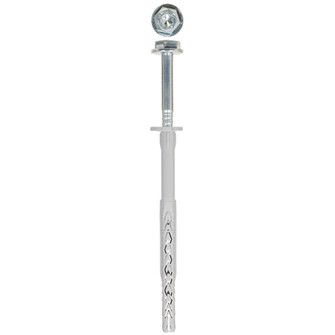

fischer Langschaftdübel SXRL FUS

Anwendungen

• Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall
• TV-Konsolen
• Küchenhängeschränke
• Garderoben
• Kanthölzer
• Fenster
• Tore und Türen
• Druckbeanspruchte Fassadenkonstruktionen (z.B. aus Aluminium ohne Wandhalter)

Ausführungen

• galvanisch verzinkter Stahl
• nicht rostender Stahl

Baustoffe

• Hochlochziegel
• Porenbeton
• Hohlblock aus Leichtbeton
• Kalksand-Lochstein
• Wärmedämmblöcke
• Vollblock aus Leicht- und Normalbeton
• Vollziegel
• Kalksand-Vollstein
• Beton ≧ C12/15
• Naturstein mit dichtem Gefüge
• Vollgips-Platten

Vorteile

• Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
• Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
• Die zwei Verankerungstiefen mit 70 oder 90 mm bieten besondere Vorteile und hohe Lasten bei der Verankerung in verschiedenen Baustoffen.
• Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten.
• Der SXRL 14 ist zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
• Der SXRL mit Nutzlängen bis 290 mm bietet für jede Anwendung den richtigen Dübel.

Funktionsweise / Montage

• In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
• Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.
