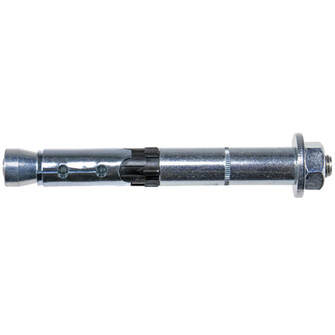

fischer Hochleistungsanker FH II B

Anwendungen

• Geländer
• Treppen
• Konsolen
• Stahlkonstruktionen
• Leitern
• Kabeltrassen
• Maschinen
• Tore
• Fassaden
• Gitter

Ausführungen

• galvanisch verzinkter Stahl

Baustoffe

• Beton C20/25 bis C50/60, gerissen
• Beton C20/25 bis C50/60, ungerissen
• Beton C12/15
• Naturstein mit dichtem Gefüge

Vorteile

• Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für Befestigungspunkte mit anspruchsvollem Design.
• Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
• Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik) sind durch diese Zulassungen abgedeckt.
• Die optimierte Geometrie reduziert die Setzenergie und sorgt so für eine kräfteschonende Montage.

Funktionsweise / Montage

• Der FH II ist geeignet für die Durchsteckmontage.
• Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
• Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
• Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Senkkopf (Typ SK - für oberflächenbündige Montage), Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).
